插板閥的發展與性能

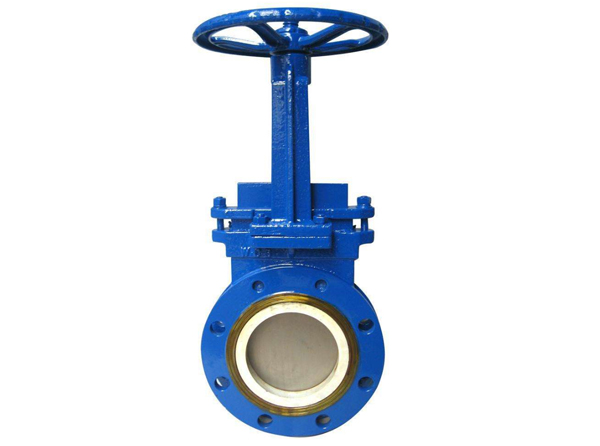

插板閥，又稱手動刀型閘閥。刀形閘閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。

此閥門的優點在于閥體通徑無凹槽，介質不會(huì )卡阻堵塞，并且具有全通徑流通特性，插板閥密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。

插板閥發展

從八十年代進入我國。在不到二十年的時間里，其使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣。發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等管道系統。超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。全球刀閘閥用量大的是美國和日本。

插板閥性能

閥門漏率：≤1.3×10-7Pa.L/S.

適用溫度：-30～+150℃

適用范圍：105～1.3×10-7Pa

閥門開啟時閥板兩側的壓差:≤2.7×103Pa
